(73)专利权人泉州天耀电气设备有限公司地址362000福建省泉州市丰泽区北峰街道肖厝社区龙潭路79号

　　(74)专利代理机构泉州市泉慧知识产权代理事务所(普通合伙)35283专利代理师余喜娣

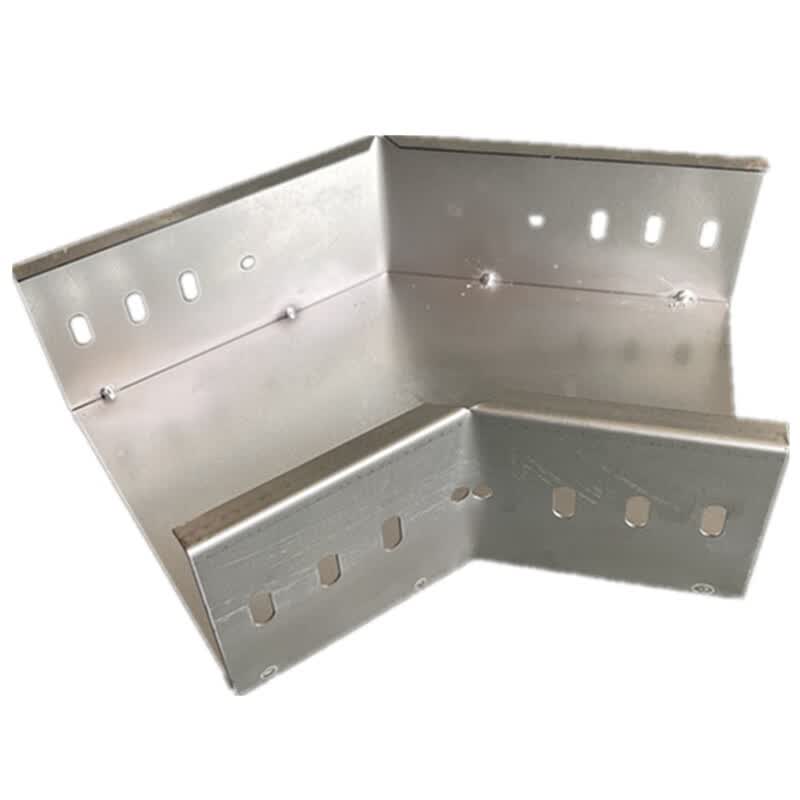

　　本实用新型公开了一种不锈钢槽式防火竖井桥架,具体涉及桥架领域。本实用新型提供的一种不锈钢槽式防火竖井桥架,包括桥架本体、分线装置,所述分线装置设置于所述桥架本体内,所述分线装置包括分线底座、分线顶盖,所述分线底座设置于所述桥架本体上,所述分线顶盖设置于所述分线底座上,所述分线底座设有多个第一半圆形孔槽,所述分线顶盖设有与所述第一半圆形孔槽相对应的多个第二半圆形孔槽,所述第一半圆形孔槽和所述第二半圆形孔槽组合形成用于固定电缆的圆形线

　　1.一种不锈钢槽式防火竖井桥架,其特征在于,包括桥架本体、分线装置,所述分线装置设置于所述桥架本体内,所述分线装置包括分线底座、分线顶盖,所述分线底座设置于所述桥架本体上,所述分线顶盖设置于所述分线底座上,所述分线底座设有多个第一半圆形孔槽,所述分线顶盖设有与所述第一半圆形孔槽相对应的多个第二半圆形孔槽,所述第一半圆形孔槽和所述第二半圆形孔槽组合形成用于固定电缆的圆形线所述的不锈钢槽式防火竖井桥架,其特征在于,所述分线装置还包括连接机构,所述连接机构设置于所述分线底座与所述分线所述的不锈钢槽式防火竖井桥架,其特征在于,所述连接机构包括螺纹孔、贯穿孔、连接螺栓,所述螺纹孔设置于所述分线底座上,所述贯穿孔设置于所述分线顶盖上,所述连接螺栓穿设于所述贯穿孔上,所述连接螺栓与所述螺纹孔旋紧连接。

　　4.根据权利要求3所述的不锈钢槽式防火竖井桥架,其特征在于,所述分线装置还包括扩展件,所述扩展件的上下两侧设有多个第三半圆形孔槽,所述扩展件位于所述分线底座和所述分线顶盖之间,其中,所述第三半圆形孔槽分别与所述第一半圆形孔槽和所述第二半圆形孔槽组合形成用于固定电缆的圆形线所述的不锈钢槽式防火竖井桥架,其特征在于,所述扩展件包括至少两个,两个所述扩展件设置于所述分线底座和所述分线顶盖之间,其中,相邻两个所述扩展件的相邻的一侧的所述第三半圆形孔槽组合形成用于固定电缆的圆形线所述的不锈钢槽式防火竖井桥架,其特征在于,还包括定位装置,所述定位装置设置于所述扩展件与所述分线所述的不锈钢槽式防火竖井桥架,其特征在于,所述定位装置包括定位柱、定位孔,所述定位柱设置于所述扩展件的侧壁,所述定位孔设置于所述分线所述的不锈钢槽式防火竖井桥架,其特征在于,所述分线底座、所述分线顶盖、所述扩展件均由铜材料制成。

　　9.根据权利要求8所述的不锈钢槽式防火竖井桥架,其特征在于,所述分线装置包括多个,多个所述分线装置均匀布置于所述桥架本体上。

　　[0001]本实用新型涉及桥架领域,具体的涉及一种不锈钢槽式防火竖井桥架。

　　[0002]在电气安装工程施工过程中,为了更好地固定和保护电缆,桥架是安装电缆所必不可少的载体。电缆竖井桥架是电力行业广泛使用的一种垂直方向的电缆通道。在竖井桥架中的电缆通常是串延在一起,电缆一旦着火,火苗就会顺着电缆传递,导致各个楼层的电缆均起火,容易造成重点火灾,为建筑物带来严重的危害。其中,电缆着火的一个原因是由于电缆过载导致电缆发热,且电缆挤在一起导致散热效果差,进而引起火灾,故而,需要一种防止电缆挤在一起的桥架。

　　[0003]本实用新型的目的在于克服上述技术问题,提供一种不锈钢槽式防火竖井桥架。

　　[0004]为实现上述目的,本实用新型所采用的技术方案是,一种不锈钢槽式防火竖井桥架,包括桥架本体、分线装置,所述分线装置设置于所述桥架本体内,所述分线装置包括分线底座、分线顶盖,所述分线底座设置于所述桥架本体上,所述分线顶盖设置于所述分线底座上,所述分线底座设有多个第一半圆形孔槽,所述分线顶盖设有与所述第一半圆形孔槽相对应的多个第二半圆形孔槽,所述第一半圆形孔槽和所述第二半圆形孔槽组合形成用于固定电缆的圆形线]进一步的,所述分线装置还包括连接机构,所述连接机构设置于所述分线底座与所述分线]进一步的,所述连接机构包括螺纹孔、贯穿孔、连接螺栓,所述螺纹孔设置于所述分线底座上,所述贯穿孔设置于所述分线顶盖上,所述连接螺栓穿设于所述贯穿孔上,所述连接螺栓与所述螺纹孔旋紧连接。

　　[0007]进一步的,所述分线装置还包括扩展件,所述扩展件的上下两侧设有多个第三半圆形孔槽,所述扩展件位于所述分线底座和所述分线顶盖之间,其中,所述第三半圆形孔槽分别与所述第一半圆形孔槽和所述第二半圆形孔槽组合形成用于固定电缆的圆形线]进一步的,所述扩展件包括至少两个,两个所述扩展件设置于所述分线底座和所述分线顶盖之间,其中,相邻两个所述扩展件的相邻的一侧的所述第三半圆形孔槽组合形成用于固定电缆的圆形线]进一步的,还包括定位装置,所述定位装置设置于所述扩展件与所述分线]进一步的,所述定位装置包括定位柱、定位孔,所述定位柱设置于所述扩展件的侧壁,所述定位孔设置于所述分线]进一步的,所述分线底座、所述分线顶盖、所述扩展件均由铜材料制成。

　　[0012]进一步的,所述分线装置包括多个,多个所述分线装置均匀布置于所述桥架本体

　　[0013]由上述对本实用新型的描述可知,与现有技术相比,本实用新型提供的一种不锈钢槽式防火竖井桥架具有如下优点,通过在桥架本体内设置分线装置将每条电缆分离,从而避免电缆挤在一起而导致散热效果差,具体的,分线装置包括分线底座、分线顶盖,分线底座设有多个第一半圆形孔槽,分线顶盖设有与第一半圆形孔槽相对应的多个第二半圆形孔槽,第一半圆形孔槽和第二半圆形孔槽组合形成用于固定电缆的圆形线孔,从而可以将每条电缆分别固定在不同的圆形线孔中,避免电缆挤在一起,提高电缆的散热效果,进而起到防火的目的。

　　[0018] 以下将结合本实用新型实施例中的附图对本实用新型中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅是本实用新型的一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都应当属于本实用新型保护的范围。

　　[0019] 参照图1‑4所示,一种不锈钢槽式防火竖井桥架,包括桥架本体1、分线内,所述分线、分线,所述分线上,所述分线设置于所述分线上,所述分线设有多个第一半圆形孔槽211,所述分线设有与所述第一半圆形孔槽211相对应的多个第二半圆形孔槽221 ,所述第一半圆形孔槽211和所述第二半圆形孔槽221组合形成用于固定电缆的圆形线,从而可以将不同电缆分别固定在不同的圆形线中,避免电缆挤在一起使得电缆的散热效果差而引起火灾,从而起到防火的目的。

　　[0020] 所述分线设置于所述分线与所述分线之间。其中,所述连接机构23包括螺纹孔231、贯穿孔232、连接螺栓233,所述螺纹孔231设置于所述分线设置于所述分线与所述螺纹孔231旋紧连接。

　　[0021 ] 在一个实施例中,所述分线的上下两侧设有多个第三半圆形孔槽241 ,所述扩展件24位于所述分线和所述分线之间,其中,所述第三半圆形孔槽241分别与所述第一半圆形孔槽211和所述第二半圆形孔槽221组合形成用于固定电缆的圆形线,从而可以增加圆形线] 在一个实施例中,所述扩展件24包括至少两个,两个所述扩展件24设置于所述分线和所述分线之间,其中,相邻两个所述扩展件24的相邻的一侧的所述第三半圆形孔槽241组合形成用于固定电缆的圆形线] 在一个实施例中,所述扩展件24与所述分线 U

　　装置4用于对所述扩展件24的位置进行定位和固定。其中,所述定位装置4包括定位柱41、定位孔42,所述定位柱41设置于所述扩展件24的侧壁,所述定位孔42设置于所述分线上。具体的,所述扩展件24与所述定位柱41相对的一侧也设有定位孔42,从而当所述扩展件24的数量有两个以上时可以对所述扩展件24进行定位和固定。

　　[0024] 所述分线、所述分线均由铜材料制成,从而可以将电缆的部分热量导到所述桥架本体1上。

　　[0025] 所述分线包括多个,多个所述分线均匀布置于所述桥架本体1上。

　　[0026] 本实用新型提供的一种不锈钢槽式防火竖井桥架具有如下优点,通过在桥架本体内设置分线装置将每条电缆分离,从而避免电缆挤在一起而导致散热效果差,具体的,分线装置包括分线底座、分线顶盖,分线底座设有多个第一半圆形孔槽,分线顶盖设有与第一半圆形孔槽相对应的多个第二半圆形孔槽,第一半圆形孔槽和第二半圆形孔槽组合形成用于固定电缆的圆形线孔,从而可以将每条电缆分别固定在不同的圆形线孔中,避免电缆挤在一起,提高电缆的散热效果,进而起到防火的目的。

　　[0027] 上述仅为本实用新型的若干具体实施方式,但本实用新型的设计构思并不局限于此,凡利用此构思对本实用新型进行非实质性的改动,均应属于侵犯本实用新型保护范围的行为。
