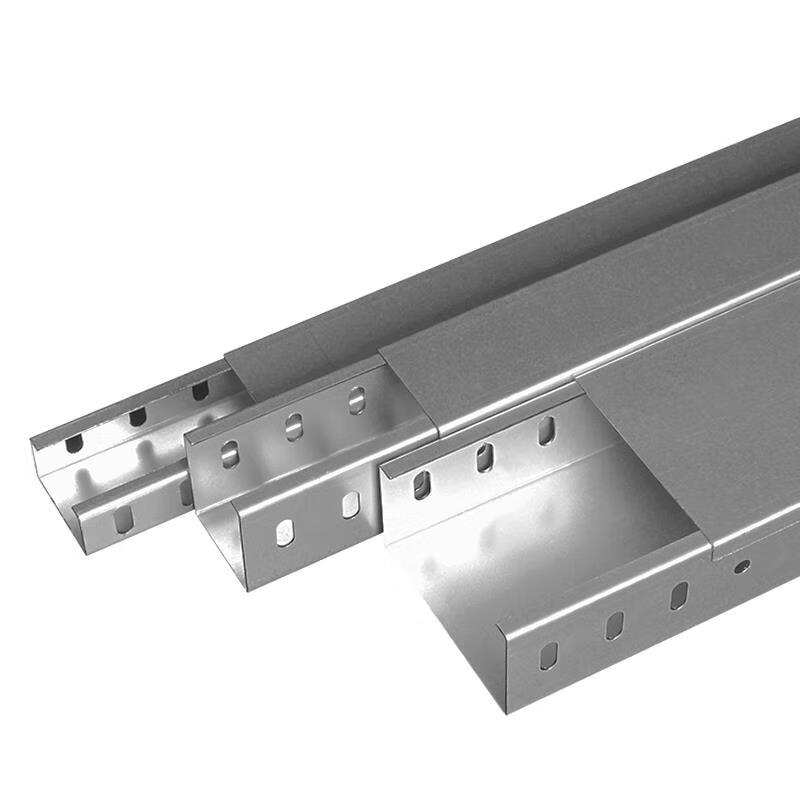

　　2.不锈钢桥架，在各类桥架优越的基础上，着重在隔热、散热、防火方面加以改进。其结构采用复合型、双重隔热、内外阻燃、防火、同时又具有抽风散热、着火自灭等优点。不锈钢桥架的内槽是采用玻璃纤维增强塑料及有多种阻燃防火材料组成的，外表面是采用涂覆防火涂料，其水平燃烧、垂直燃烧、暗热长度等标准达到国内和国外领先水平。

　　4.目前，现有槽式不锈钢桥架在固定上侧顶板时，固定不是很牢固，这样在使用的时候容易出现滑动脱落的问题。

　　5.本实用新型的目的在于提供一种槽式不锈钢桥架，以解决上述背景技术中提出的现有槽式不锈钢桥架在固定上侧顶板时，固定不是很牢固，这样在使用的时候容易出现滑动脱落的问题。

　　6.为实现上述目的，本实用新型提供如下技术方案：一种槽式不锈钢桥架，包括桥架外壳和转动固定架，所述转动固定架安装固定在桥架外壳的内侧拐角处上，所述桥架外壳的内部设置有内部容腔，所述内部容腔的内侧位于桥架外壳的下端中间位置上设置有半圆凹槽，所述桥架外壳的上端外侧设置有第一滑动槽，所述第一滑动槽的下方位于内部容腔上设置有第二滑动槽，所述第二滑动槽的内侧位于桥架外壳上设置有滑动盖板，所述滑动盖板的外侧中间设置有外侧标签，所述桥架外壳的外侧中间设置有外侧凹槽，所述桥架外壳的下端外侧设置有固定方块。

　　7.优选的，所述滑动盖板包括盖板外壳、内部凹槽和滑动短块，所述盖板外壳的内部设置有内部凹槽，所述内部凹槽的内侧位于盖板外壳上设置有滑动短块，所述滑动短块连接在桥架外壳上。

　　8.优选的，所述转动固定架包括固定方板、支撑转板、固定轴杆和固定圆柱，所述固定圆柱的外端设置有支撑转板，所述固定圆柱和支撑转板的连接处设置有固定轴杆，所述支撑转板的外端设置有固定方板，所述固定圆柱连接在桥架外壳上。

　　9.优选的，所述桥架外壳和固定方块通过焊接的方式固定连接，且所述桥架外壳和固定方块的连接处外侧处于同一直线.优选的，所述滑动盖板为凹型形状，且所述滑动盖板的内部呈中空状态。

　　11.优选的，所述固定方块共设置有十二个，且所述固定方块对称固定在桥架外壳的下端外侧上。

　　14.本实用新型通过桥架外壳内侧的内部容腔，使得便于存放固定物体进行使用，并且通过半圆凹槽有效限位住，从而在放置的时候更加稳定，而闭合滑动盖板时，通过转动固定架有效固定住，转动固定架的固定圆柱焊接固定连接在桥架外壳上，这样在使用的时候不易脱落，而使用时，因固定圆柱和支撑转板通过固定轴杆进行固定，使得便于转动使用，这样支撑转板通过固定方板的螺孔，从而便于通过螺钉固定在滑动盖板的内侧，这样有效拉扯固定住滑动盖板，使得滑动盖板在使用的时候不易脱落。

　　19.图中：1、外侧标签；2、滑动盖板；21、盖板外壳；22、内部凹槽；23、滑动短块；3、桥架外壳；4、内部容腔；5、转动固定架；51、固定方板；52、支撑转板；53、固定轴杆；54、固定圆柱；6、外侧凹槽；7、固定方块；8、半圆凹槽；9、第一滑动槽；10、第二滑动槽。

　　20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

　　4，本实用新型提供的一种实施例：一种槽式不锈钢桥架，包括桥架外壳3和转动固定架5，转动固定架5安装固定在桥架外壳3的内侧拐角处上，桥架外壳3的内部设置有内部容腔4，内部容腔4的内侧位于桥架外壳3的下端中间位置上设置有半圆凹槽8；

　　22.转动固定架5包括固定方板51、支撑转板52、固定轴杆53和固定圆柱54，固定圆柱54的外端设置有支撑转板52，固定圆柱54和支撑转板52的连接处设置有固定轴杆53，支撑转板52的外端设置有固定方板51，固定圆柱54连接在桥架外壳3上；

　　23.其中，如图1、图2和图4所示，使用该机构时，首先，通过桥架外壳3内侧的内部容腔4，使得便于存放固定物体进行使用，并且通过半圆凹槽8有效限位住，从而在放置的时候更加稳定，而闭合滑动盖板2时，通过转动固定架5有效固定住，转动固定架5的固定圆柱54焊接固定连接在桥架外壳3上，这样在使用的时候不易脱落，而使用时，因固定圆柱54和支撑转板52通过固定轴杆53进行固定，使得便于转动使用，这样支撑转板52通过固定方板51的螺孔，从而便于通过螺钉固定在滑动盖板2的内侧，这样有效拉扯固定住滑动盖板2，使得滑动盖板2在使用的时候不易脱落；

　　24.桥架外壳3的上端外侧设置有第一滑动槽9，第一滑动槽9的下方位于内部容腔4上设置有第二滑动槽10，第二滑动槽10的内侧位于桥架外壳3上设置有滑动盖板2，滑动盖板2为凹型形状，且滑动盖板2的内部呈中空状态，滑动盖板2的外侧中间设置有外侧标签1，外侧标签1为轴中心，且外侧标签1的两端呈对称状态，桥架外壳3的外侧中间设置有外侧凹槽6，桥架外壳3的下端外侧设置有固定方块7，桥架外壳3和固定方块7通过焊接的方式固定连

　　接，且桥架外壳3和固定方块7的连接处外侧处于同一直线共设置有十二个，且固定方块7对称固定在桥架外壳3的下端外侧上；

　　25.滑动盖板2包括盖板外壳21、内部凹槽22和滑动短块23，盖板外壳21的内部设置有内部凹槽22，内部凹槽22的内侧位于盖板外壳21上设置有滑动短块23，滑动短块23连接在桥架外壳3上；

　　26.其中，如图1、图2和图3所示，使用该机构时，首先，通过桥架外壳3下端外侧的固定方块7，使得便于安装固定使用，而桥架外壳3通过上端的滑动盖板2，从而有效固定住，而桥架外壳3通过第一滑动槽9和第二滑动槽10的区域，这样便于限位固定使用，并且便于调节使用，滑动盖板2的盖板外壳21通过内部凹槽22中的滑动短块23，这样有效限位固定在桥架外壳3上，而选取时，滑动盖板2通过外侧的外侧标签1，使得便于选取查看使用。

　　27.工作原理：本实用新型在使用时，通过桥架外壳3下端外侧的固定方块7，使得便于安装固定使用，而桥架外壳3通过上端的滑动盖板2，从而有效固定住，而桥架外壳3通过第一滑动槽9和第二滑动槽10的区域，这样便于限位固定使用，并且便于调节使用。滑动盖板2是由盖板外壳21、内部凹槽22和滑动短块23所组成，滑动盖板2的盖板外壳21通过内部凹槽22中的滑动短块23，这样有效限位固定在桥架外壳3上，而选取时，滑动盖板2通过外侧的外侧标签1，使得便于选取查看使用。而通过桥架外壳3内侧的内部容腔4，使得便于存放固定物体进行使用，并且通过半圆凹槽8有效限位住，从而在放置的时候更加稳定，而闭合滑动盖板2时，通过转动固定架5有效固定住。转动固定架5是由固定方板51、支撑转板52、固定轴杆53和固定圆柱54所组成，转动固定架5的固定圆柱54焊接固定连接在桥架外壳3上，这样在使用的时候不易脱落，而使用时，因固定圆柱54和支撑转板52通过固定轴杆53进行固定，使得便于转动使用，这样支撑转板52通过固定方板51的螺孔，从而便于通过螺钉固定在滑动盖板2的内侧，这样有效拉扯固定住滑动盖板2，使得滑动盖板2在使用的时候不易脱落。

　　28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
