槽式桥架作为电缆敷设的核心支撑系统，其技术标准直接关系到电力、通信等基础设施的安全性与稳定性。本文基于《T/CECS 31-2017钢制电缆桥架工程技术规程》《CECS 106:2000铝合金电缆桥架技术规程》等权威文件，从材料、结构、荷载、防火四大维度解析其技术规范。

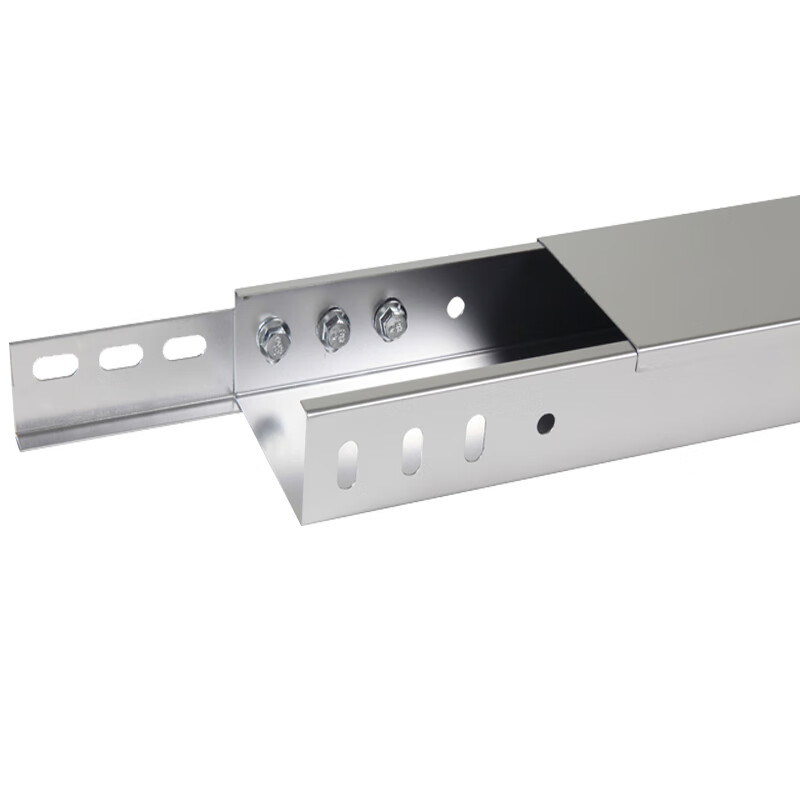

　　槽式桥架按材质分为钢制、铝合金、不锈钢三大类，其厚度标准严格遵循桥架宽度分级制度：

　　：宽度＜300mm时，槽体厚度≥1.2mm，盖板≥1.0mm；宽度300-500mm时，槽体≥2.0mm，盖板≥1.2mm；宽度500-800mm时，槽体≥3.0mm，盖板≥1.5mm；宽度≥800mm时，槽体与盖板厚度均需≥3.0mm。

　　：厚度标准与钢制类似，但需注意其强度较低，跨距＞2m或荷载等级＞D级时需进行稳定性验算。

　　：适用于强腐蚀环境，厚度标准参照钢制桥架，但需采用304或316L等耐蚀牌号。

　　案例：某化工厂项目选用304不锈钢槽式桥架，宽度600mm，槽体厚度实测3.2mm，盖板1.8mm，符合重腐蚀环境下的强度与耐久性要求。

　　：电力电缆填充率≤50%，控制电缆≤70%，并预留10%-25%工程发展裕量。例如，某数据中心项目采用槽式桥架敷设48芯光纤，填充率仅35%，为未来扩容预留充足空间。

　　：跨距＞6m的钢制桥架需进行强度计算。某地铁隧道项目采用跨距8m的钢制槽式桥架，通过有限元分析验证其最大挠度＜L/200，满足安全要求。

　　：弯通内侧半径需≥电缆最小弯曲半径。例如，敷设YJV-8.7/15kV高压电缆时，弯通半径需≥6D（D为电缆外径），避免绝缘层损伤。

　　：在防火区段内，桥架需采用防火板封闭，并涂刷防火涂料。某高层建筑项目在电气竖井内采用A级防火槽式桥架，耐火极限达2小时，符合GB 8624-2012标准。
